視頻會議系統的設計與實現

2013-12-12 10:16:14 電力信息化　點擊量：評論 (0)

摘要傳統的電話會議系統在效果和交流等方面存在不足，實現視頻會議系統是企業所需要的。本文以大連供電公司視頻會議系統的設計和建設為例，提出了視頻會議系統的建設目標，建設原則以及一套完整的解決方案，

、注釋、存儲與傳送；可傳送靜態圖文；可集成VCD播放；可完成文件共享、文件傳輸；電子白板信息可隨寫隨傳，上述數據、文件、圖片能直觀地顯示在視頻系統顯示器上，方便用戶使用與觀看；具有可擴展性，僅通過軟件升級，設備即可增加新的功能；設備能夠接受網管系統的管理，即支持SNMP協議；終端設備具有自我監測和遠端檢測的功能，可對設備狀態及線路誤碼狀態等參數進行實時監測，具備QoS (服務質量)的功能。

6.3 多點會議控制設備MCU實現功能

MCU設備選用RADVISION公司的VIAIP 多點會議控制器，ECS-100網閘軟件（外置在一臺NT服務器上），DCS-30數據協作服務器軟件（外置在一臺NT服務器上）。MCU設備能完成視頻系統（包括所有終端設備）的會議組織、配置與控制；具有多路視頻信號混合處理功能，中心會場可分屏顯示多個會場（4個）畫面，并將分屏顯示的畫面向分會場廣播；提供導演控制、語音控制等多種會議控制方式；支持國際標準H.323相關建議。

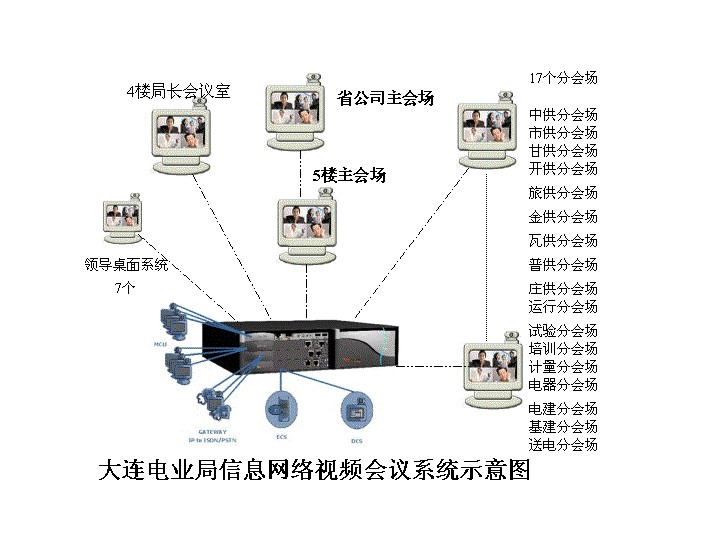

大連供電公司視頻會議系統拓撲圖：

6.4 網管系統

網絡管理軟件采用VTEL公司的SVNM（SmartVideoNet Manager），管理整個系統的終端。該系統能通過大連電力信息網絡與全部視頻終端設備連接，能對全部視頻終端設備進行監視、管理和控制。網絡管理功能包括配置管理、故障管理、性能管理和安全管理。

 配置管理：通過網絡管理終端，對網絡及網絡設備進行識別和控制，從網絡收集基本數據，并為網絡提供全部配置數據和用戶數據；

 控制管理：在不考慮終端電源狀態下，當召開和結束會議時，通過網絡管理終端分別啟動和關閉會議終端；

 故障管理：通過網絡管理終端，對網絡運行狀況和設備端口狀況進行監視，通過執行維護測試和故障測試程序，跟蹤、識別及定位故障，并進行相應的處理；

 性能管理：通過監視網絡運行狀況，為系統管理員提供對視頻系統設備、網絡運行狀況等綜合評價的充分依據；

 安全管理：控制進網及保護網絡、操作系統，防止有意及無意的濫用，保障系統安全性；

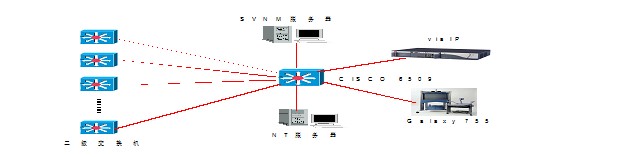

視頻網絡管理示意圖：

6.5視頻檔案系統實現功能：

視頻檔案系統支持各類視頻輸出設備的多路同時采集音頻、視頻信號和數據，并具備一定的編輯處理功能，支持多帶寬模式的MPEG1、MPEG2等格式編碼；視頻檔案的回放和點播，在384Kbps~768Kbps的不同帶寬條件下，視頻音頻質量不低于實際視頻會議效果；具備視頻系統資料管理系統，提供視頻資料目錄服務和快捷的檢索功能；提供大容量的視頻資料存儲備份方案；
