英國“2019?8?9”大停電事故分析報告

2019-08-14 08:55:48 大云網　 點擊量： 評論 (0)
1 事故概況當?shù)貢r(shí)間2019年8月9日下午5點左右，英國發生大規模停電事故。大停電起源于英格蘭的中東部地區及東北部海域，最終造成英格蘭與
1.  事故概況
當?shù)貢r(shí)間2019年8月9日下午5點左右，英國發生大規模停電事故。大停電起源于英格蘭的中東部地區及東北部海域，最終造成英格蘭與威爾士大部分地區停電。
本次大停電集中在英格蘭與威爾士地區，約有100萬人受到停電影響。停電發生后，英國包括倫敦在內的部分重要城市出現地鐵與城際火車停運、道路交通信號中斷等現象；市民被困在鐵路或者地鐵中，居民正常生活受到影響；部分醫院由于備用電源不足無法進行醫事服務。停電發生后約1.5小時，英國國家電網宣布電力基本得到恢復。
這是自2003年“倫敦大停電”以來，英國發生的規模最大、影響人口最多的停電事故。
英國“2019?8?9”大停電事故分析報告

2.  電網概況
2.1 英國電力系統

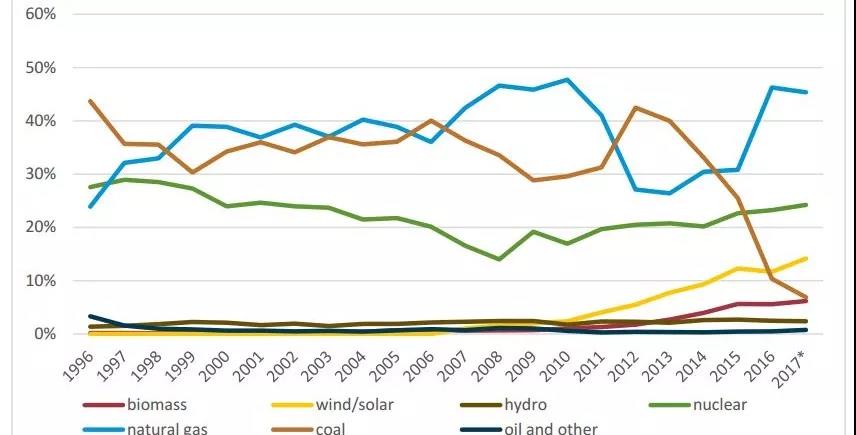

截至2016年底，英國電力系統的總裝機容量為98GW，其中燃?xì)獍l(fā)電占比最高，達到了46%。1996-2017年間，英國電網中各類電源裝機比例變化見圖1。近五年來，風力發電與太陽能發電在英國電力結構中的比例快速攀升，而燃煤發電比例逐年下降。
英國“2019?8?9”大停電事故分析報告
圖 1 1996-2017年各類電源裝機比例變化

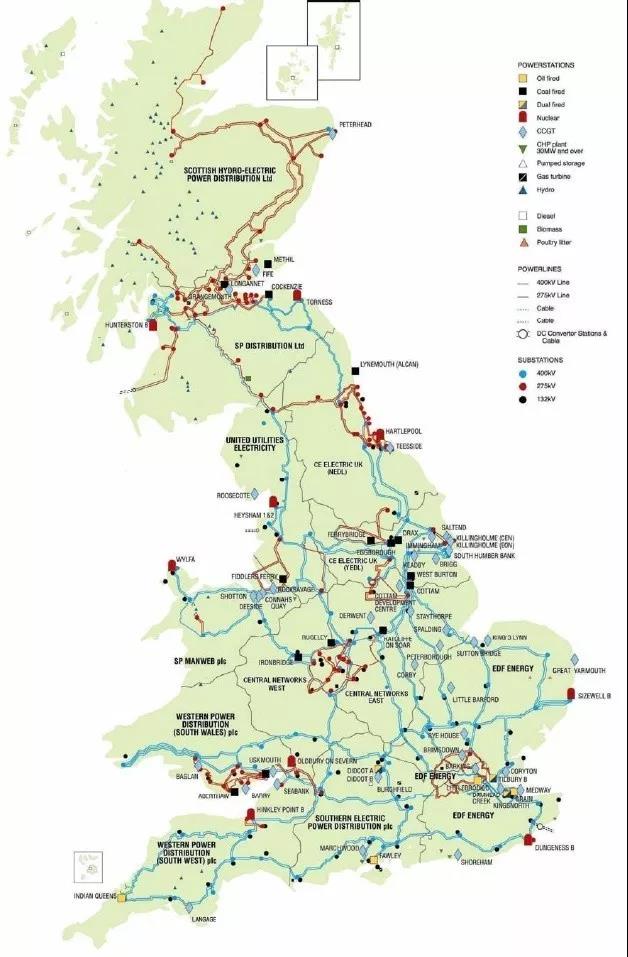

英國電力系統按地理分布可劃為三大系統:英格蘭和威爾士系統,蘇格蘭系統和北愛爾蘭系統。其中，英格蘭和威爾士輸電系統由國家電網公司（National Grids）擁有并經營，本次發生大停電的正是該輸電系統。該系統現有大約4474英里長的架空輸電線，969英里長的地下電纜線和346座變電站。該系統132kV及以上線路的主網架見圖2。
英國“2019?8?9”大停電事故分析報告
圖 2 英國電網的主網架
2.2 與大停電強相關的設施
本次大停電主要與Little Barford小巴德福燃?xì)怆娬炯癏ornsea霍恩海上風電場有關，二者情況介紹如下。
2.2.1 Little Barford小巴德福燃?xì)怆娬?/strong>
該電廠是一個聯合循環燃?xì)廨啓C(jī)發電廠，位于劍橋郡/貝德福德郡邊界的圣奈特南部。小巴德福燃?xì)怆娬狙b機容量為740MVA，于1996年開始運營，其電力可足以滿足50多萬戶家庭的用電需求。該廠有兩臺燃?xì)廨啓C(jī)和一臺蒸汽輪機。該電站歸德國RWE公司所有。
2.2.2 Hornsea Wind Farm霍恩海上風電場
該風電場位于英國北海，目前仍在建設中，計劃分四期進行建設。該風電場總裝機容量計劃約為6000MW，其中一期規劃容量1200MW，二、三、四期規劃容量依次為1400MW、1000-2000MW、1000MW。建成后將成為世界上最大的海上風電場。
霍恩海上風電場一期工程已于2019年2月開始向英國國家電網供電，預計將于2020年第一季度全面建成。截至2019年5月3日，174臺風力發電機中已有28臺安裝完畢。
3.  事故過程及原因分析
根據英國BBC、英國國家電網公司（National Grids）以及英國電力監管機構（Office of Gas and Electricity Markets，Ofgem）披露的信息，本文對該次大停電事故過程進行了梳理。限于資料有限，以下內容可能與事實存在出入，屬于推測的內容均予以標注。
3.1   事故過程
3.1.1   事故前電網情況
事故發生前，英格蘭與威爾士電網的總負荷約25351MW。位于貝德福德郡的Little Barford小巴德福燃?xì)怆娬境隽?30MW，占全網總負荷的2.88%。整個電網內的風電總出力約為8800MW，占全網總負荷的34.71%?；舳骱Ｉ巷L(fēng)電場出力目前還不能確定，推測約為900MW，占全網負荷的3.55%。
英國電網公司規定系統頻率波動范圍為49.8Hz到50.2Hz。
3.1.2    事故發展過程

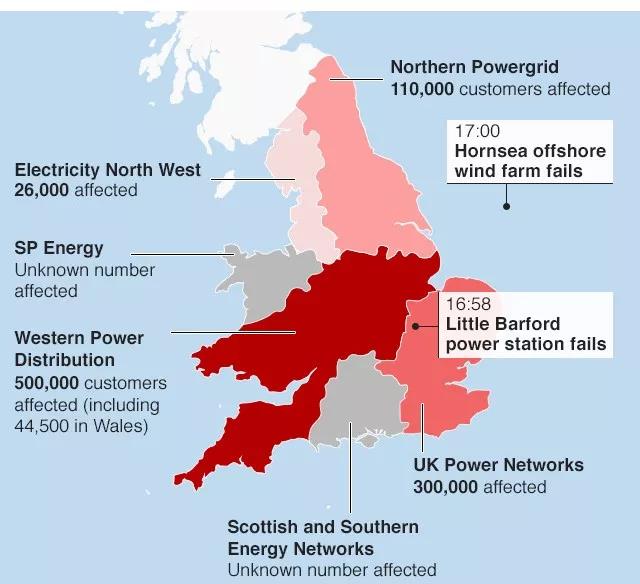

本次事故分為三個階段，如圖3所示。各階段詳細過程介紹如下。
英國“2019?8?9”大停電事故分析報告
圖 3 事故過程概況
（圖片來自BBC與英國國家電網公司）

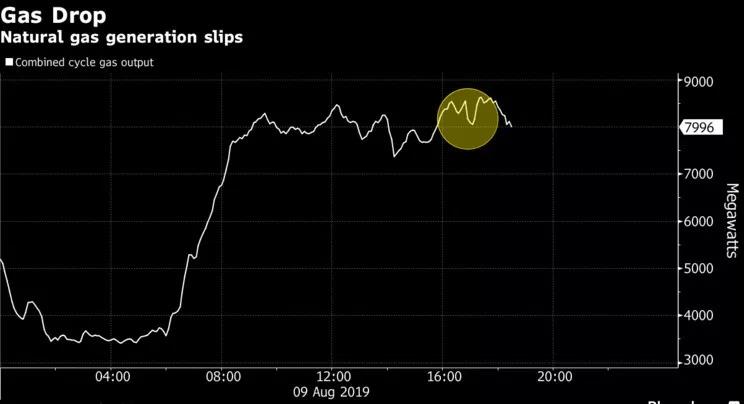

第一階段，時間16:58，Little Barford小巴德福燃?xì)怆娬就蝗煌C(jī)。由于某種未知的擾動，Little Barford小巴德福燃?xì)怆娬菊_停機。電廠發電機未受損害，但損失了發電730MW。英國電網燃?xì)獍l(fā)電總出力如圖4所示。燃?xì)怆娬就C(jī)后，系統頻率開始下降。
英國“2019?8?9”大停電事故分析報告
圖 4 事故第一階段中燃?xì)獍l(fā)電出力損失730MW
（圖片來自英國國家電網公司）

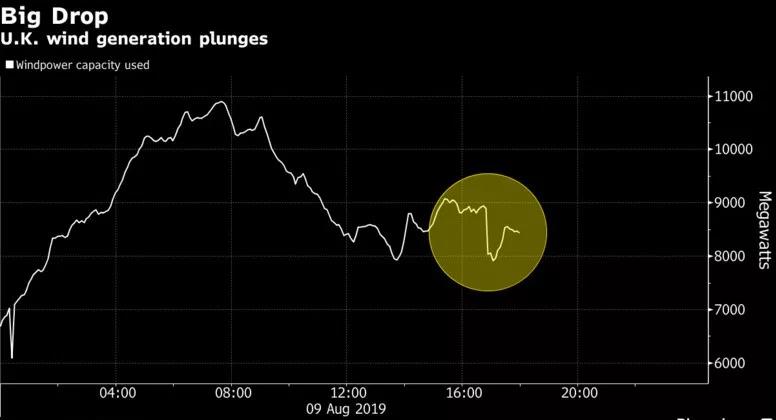

第二階段，時間17:00，霍恩海上風電出力突降。在系統頻率出現下降后，霍恩海上風電出力突降900MW左右，如圖5所示。本文推測可能其原因可能是風機耐受低頻能力不足。在系統頻率下降時，風機大量脫網，從而導致風電場出力驟降。
英國“2019?8?9”大停電事故分析報告
圖 5 事故第二階段中風力發電出力驟降900MW
（圖片來自英國國家電網公司）

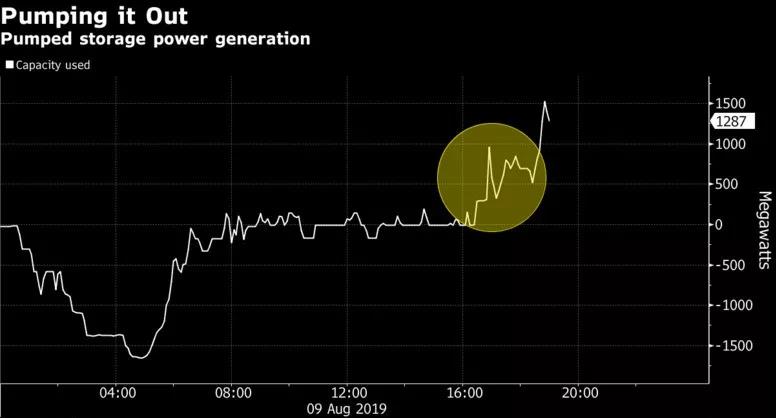

第三階段，低頻減載動作，切除部分負荷導致停電事故。系統在兩分鐘之內連續損失燃?xì)獍l(fā)電與風力發電總計1630MW，約占總發電的6.43%。系統頻率大幅下降，最低達到48.9Hz，超過了系統允許的頻率波動范圍。低頻減載啟動，在全網范圍內切除部分負荷，諸多地區出現停電。與此同時，抽蓄電站快速增加出力約1000MW彌補了部分功率缺額，如圖6所示，阻止了系統進一步惡化。
英國“2019?8?9”大停電事故分析報告
圖 6 事故第三階段中抽蓄機組增加出力
（圖片來自英國國家電網公司）
在切除了部分負荷以及增加了抽蓄機組出力之后，主網剩余部分得以保全，最終沒有出現全網崩潰。
3.2 原因推測
（1）在風電高滲透率條件下，英國電網運行方式疑似不滿足N-1校驗。事發時，風電滲透率達到了34.71%。本文推測系統中同步機可能開機不足，致使系統慣量大幅降低。在燃?xì)鈾C(jī)組發生N-1跳機后，系統頻率跌落幅值超過了安全導則的規定，不滿足頻率穩定要求。
（2）海上風電機組涉網性能疑似不足。在系統遭受N-1跳機事故后，海上風電機組出力驟降，進一步加劇了系統功率缺額，使得頻率跌落到了48.9Hz。
（3）系統備用不足。在系統出現接連出現擾動時，系統備用未能及時彌補功率缺額，致使低頻減載裝置啟動，切除了部分負荷。
對高風電滲透率下的電網運行特性（特別是頻率響應特性）掌握不夠、對電網安全運行裕度考慮不充分，是本次事故的間接原因。
3.3  啟示
（1）加強含高比例新能源電網的頻率特性研究。新能源大量替代同步機后，將導致系統慣量水平下降，惡化頻率響應特性，削弱系統抵御功率差額的能力。應當深入研究含高比例新能源電網受擾后頻率響應的時空分布特性，并校核其擾動是否會觸發其他設備二次脫網。
（2）確保風電機組涉網性能達標。在系統出現頻率/電壓擾動之后，霍恩海上風電機組出力驟降導致系統頻率進一步惡化。在風電大發期間，風電機組耐受異常電壓/頻率的能力會極大影響電網在故障期間的頻率特性。為了防止故障期間風電機組脫網及出力驟降導致事故擴大，應該核查風電機組涉網性能，加快性能改造和檢測認證。
（3）加強對抽蓄機組的管理。在本次大停電中，抽蓄機組及時增加出力，阻止了事故進一步擴大。抽蓄機組是電網“三道防線”的重要組成部分，必須嚴格管理，確保其合理配置及正確動作。
4. 總結
2019年8月9日下午17點，英國英格蘭與威爾士地區發生大規模停電事故。事故直接起因是燃?xì)鈾C(jī)組與海上風電機組連續跳機導致系統出現較大功率缺額。系統頻率大幅下降觸發了低頻減載裝置，最終致使部分地區出現停電。
本報告對英國“8·9”大停電事故情況進行了概述、并結合電網結構進行了初步事故原因分析。由于資料有限，推斷分析可能與實際情況有所出入，后續會對事故原因不斷跟蹤。

（來源：SPD）
